Исходя из требований действующих правил и условий Технического Задания, а также представленного на российском приборном рынке оборудования, для организации узла учёта используется измерительный прибор Mainstream IV в портативном исполнении, производства компании Hydreka, Франция, работающий по методу Доплера. Прибор разработан для высокоэффективного измерения расхода с точки зрения качества и точности, и является наиболее подходящим для реализации задач данного проекта.

Расходомер Mainstream IV занесен в Государственный Реестр средств измерений РФ за номером 37249-08.

Применяемые первичные преобразователи (датчики скорости и уровня) имеют погружной тип установки.

Для обеспечения единства измерения при любых условиях водного потока, датчики устанавливаются в измерительный лоток, являющийся частью контрольно-измерительного колодца узла учета.

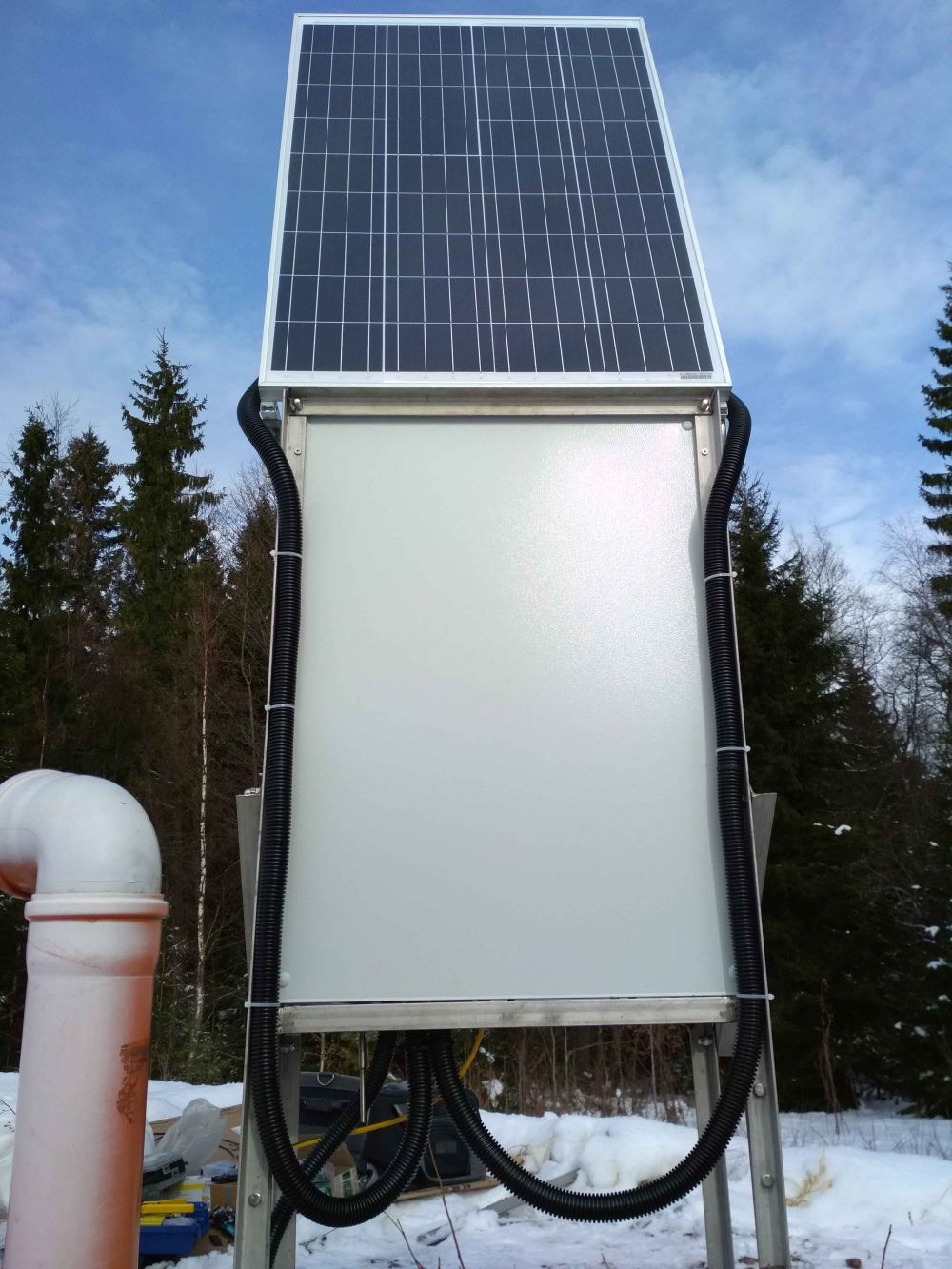

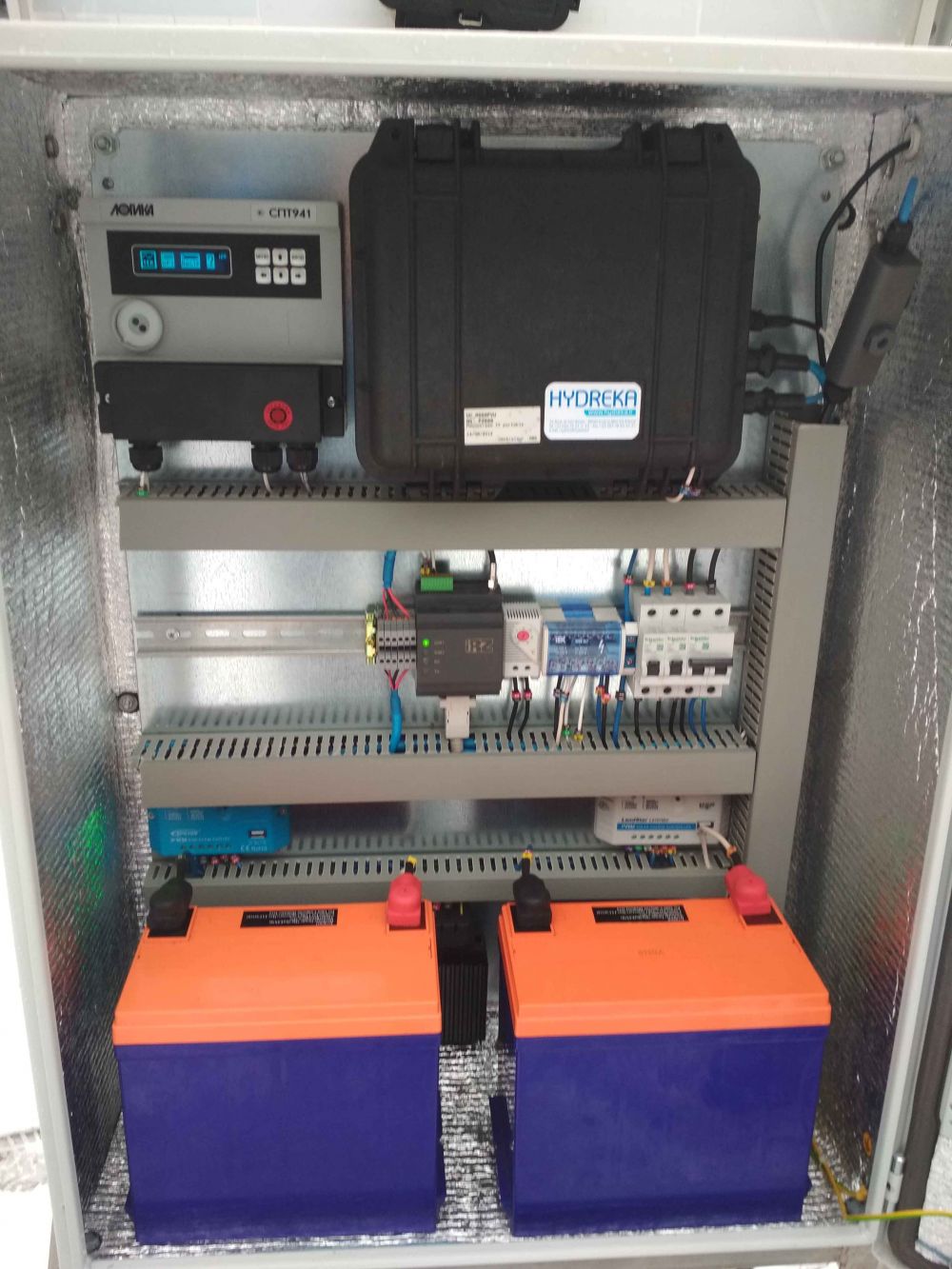

Данные с датчиков поступают по сигнальным кабелям к расходомеру, находящемуся в шкафу узла учета. ШУУ представляет собой металлический шкаф с размерами 800х600х300мм крепящийся к земле с помощью каркаса из нержавеющей стали. Каркас помещается в грунт методом забивания на глубину не менее 500 мм. Для обеспечения жесткости конструкции, каркас дополнительно крепится к оголовку контрольно-измерительного колодца узла учета уголками из нержавеющей стали. Для защиты оборудования от прямого попадания влаги используется шкаф классом защиты IP67. Шкаф оборудуется системой поддержания заданной температуры и двумя аккумуляторными батареями.

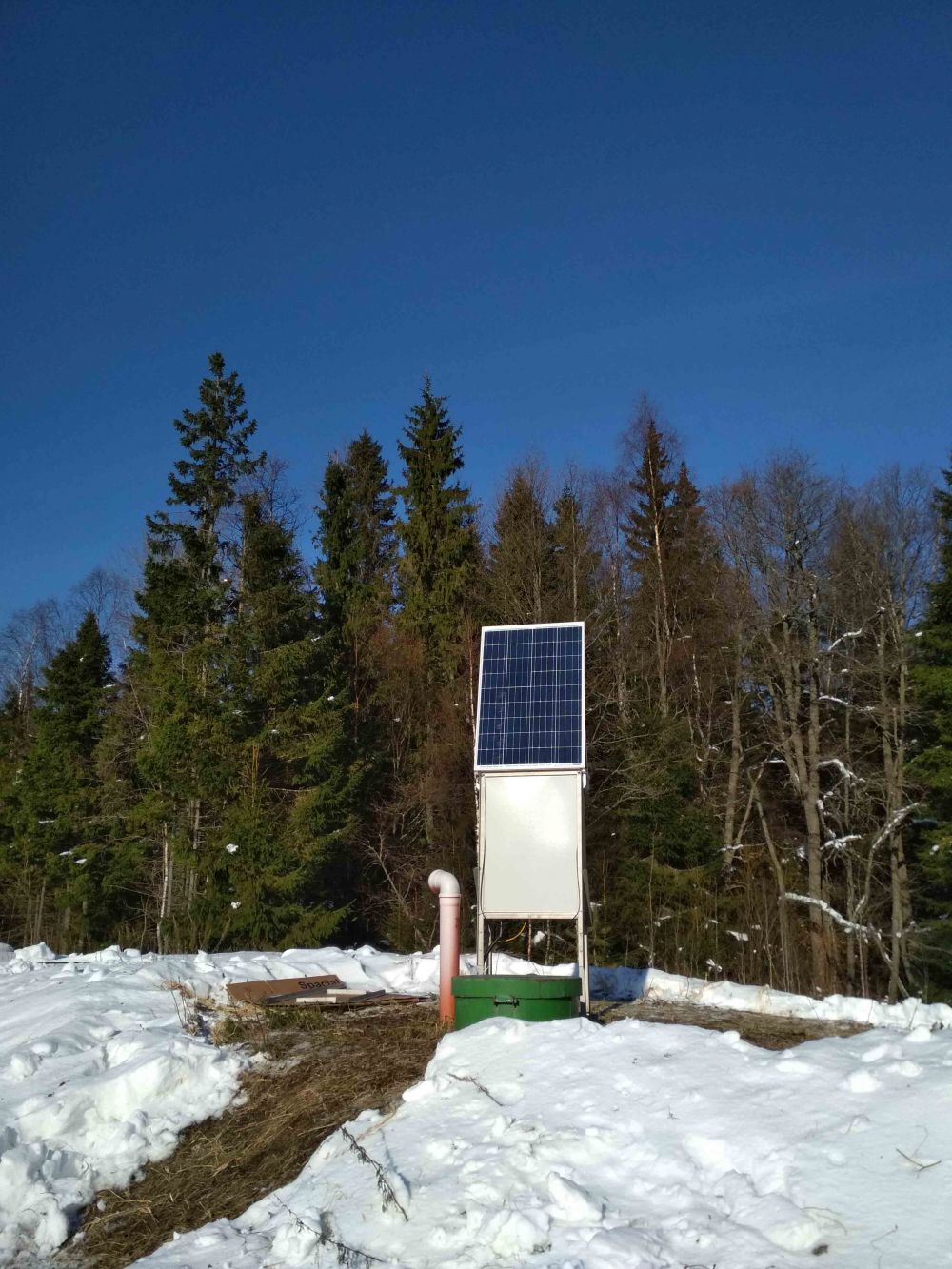

Для подзарядки аккумуляторных батарей используется модуль солнечной панели, установленный на крыше шкафа узла учета.

Солнечная панель подключается к двум контроллерам заряда, к которым подключены соответствующие АКБ.

Одна пара контроллер + АКБ используется для обеспечения питания расходомера, СПТ-941, модема.

Другая пара контроллер + АКБ используется для обеспечения питания системы поддержания заданной температуры (обогрева) шкафа.

Солнечная панель и АКБ подключаются в систему через автоматические выключатели защиты.

Для вывода данных с прибора учета, шкаф узла учёта оснащается архиватором-вычислителем СПТ-941.

К СПТ-941 подключается первый импульсный выход с расходомера Mainstream IV, настроенный на передачу накопленного объема в м3, вес одного импульса приравнять к 1 м3.

Шкаф узла учёта оснащается двумя датчиками температуры (термосопротивления) для контроля температуры наружного воздуха и внутри шкафа. Датчики температуры подключены к СПТ-941.

К GSM-GPRS модему подключен второй импульсный выход с расходомера Mainstream IV, настроенный на сигнализацию разряда аккумуляторной батареи. Настроен модем на передачу SMS сообщения «Узел учета ЛОС Норд Стрим Разряд АКБ». Перечень абонентов, кому адресуется данное сообщение согласовать с Заказчиком.

Шкаф узла учёта оснащен магнитоконтактным извещателем, настроенным на размыкание контактов при открытии двери шкафа.

Подключены к GSM-GPRS модему контакты извещателя. Настроен модем на передачу SMS сообщения «Узел учета ЛОС Норд Стрим Открытие шкафа».
